Paxton10 – I/O Connector, PCB

Informatie – De Paxton10 I/O Connector is een compacte input/output uitbreidingsmodule waarmee externe apparatuur en gebouwsystemen eenvoudig kunnen worden geïntegreerd met het Paxton10 systeem. De module beschikt over 8 ingangen en 4 potentiaalvrije relaisuitgangen, waardoor deze ideaal is voor toepassingen zoals liftbesturing, schakelen van apparaten, monitoring van deurcontacten of andere sensoren.

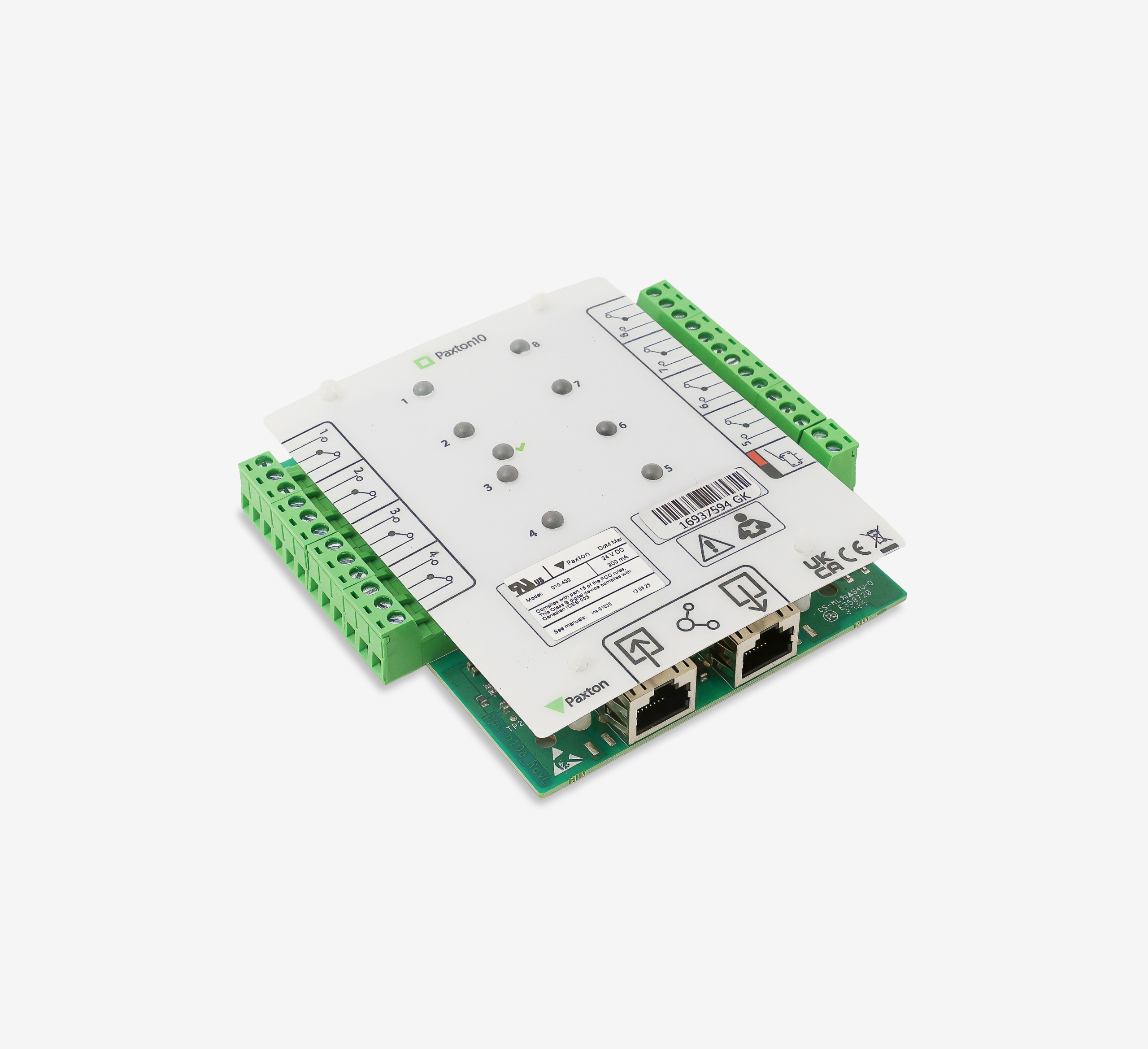

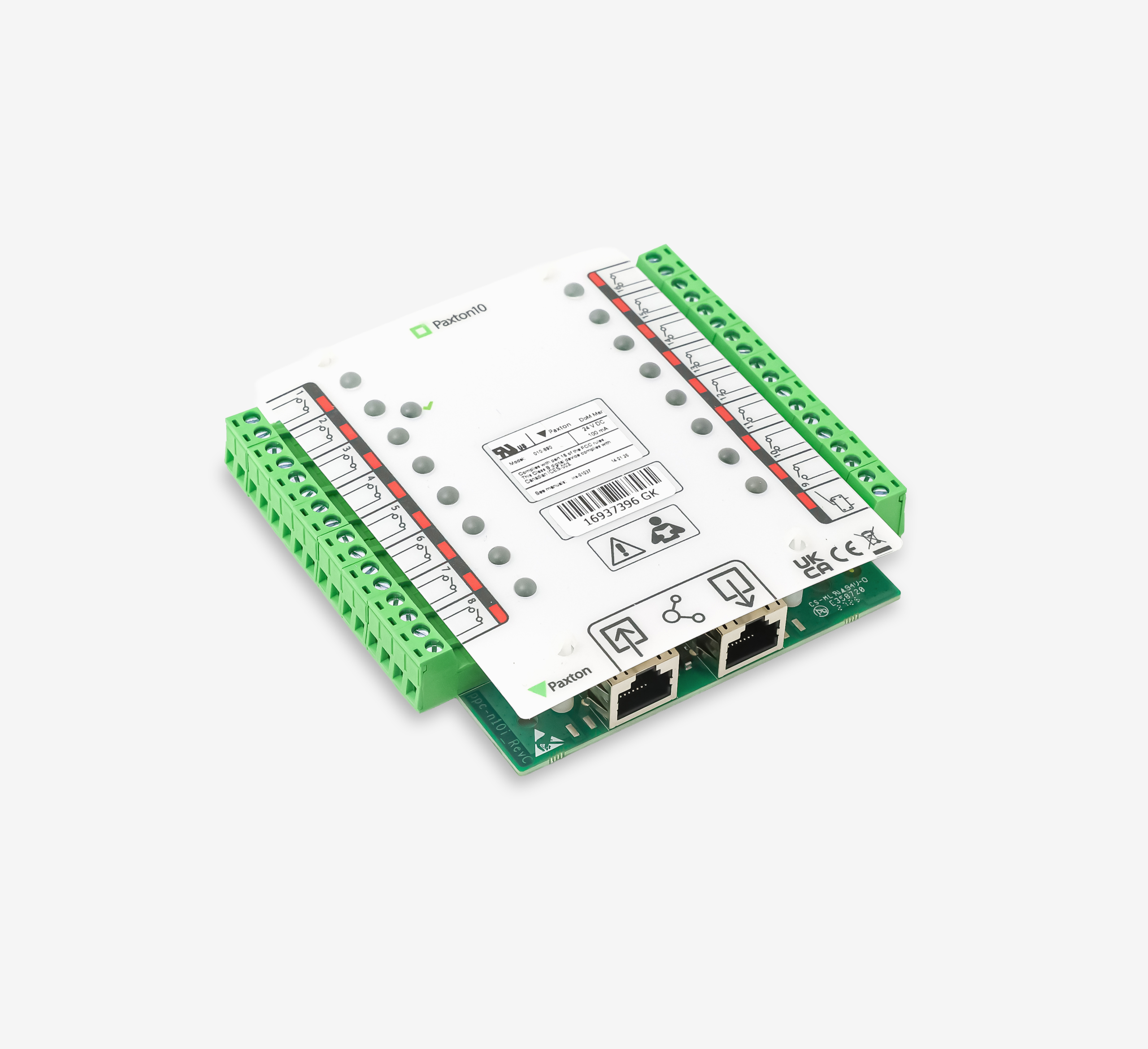

De I/O connector is verkrijgbaar in 3 uitvoeringen, als I/O connector, Input connector (met 16 ingangen) en een Output connector (met 8 uitgangen). Deze worden altijd als losse print geleverd.

Wanneer u externe systemen integreert via de I/O Connector, kunnen aangesloten apparaten zoals schakelaars, sensoren of meldcontacten een trigger en actie activeren in Paxton10. Ook kan de status van een schakelaar of deurcontact in een plattegrond getoond worden. De I/O Connector kan ook externe apparatuur schakelen via de vier krachtige relaisuitgangen.

Dankzij Paxton10 Triggers & Acties kan het systeem automatisch reageren op gebeurtenissen. Denk hierbij aan:

• Verlichting inschakelen zodra de eerste gebruiker binnenkomt;
• HVAC of ventilatie uitschakelen buiten kantooruren;
• Een alarmkoppeling activeren via een relaisuitgang;
• Meldingen van sensoren of drukknoppen via email

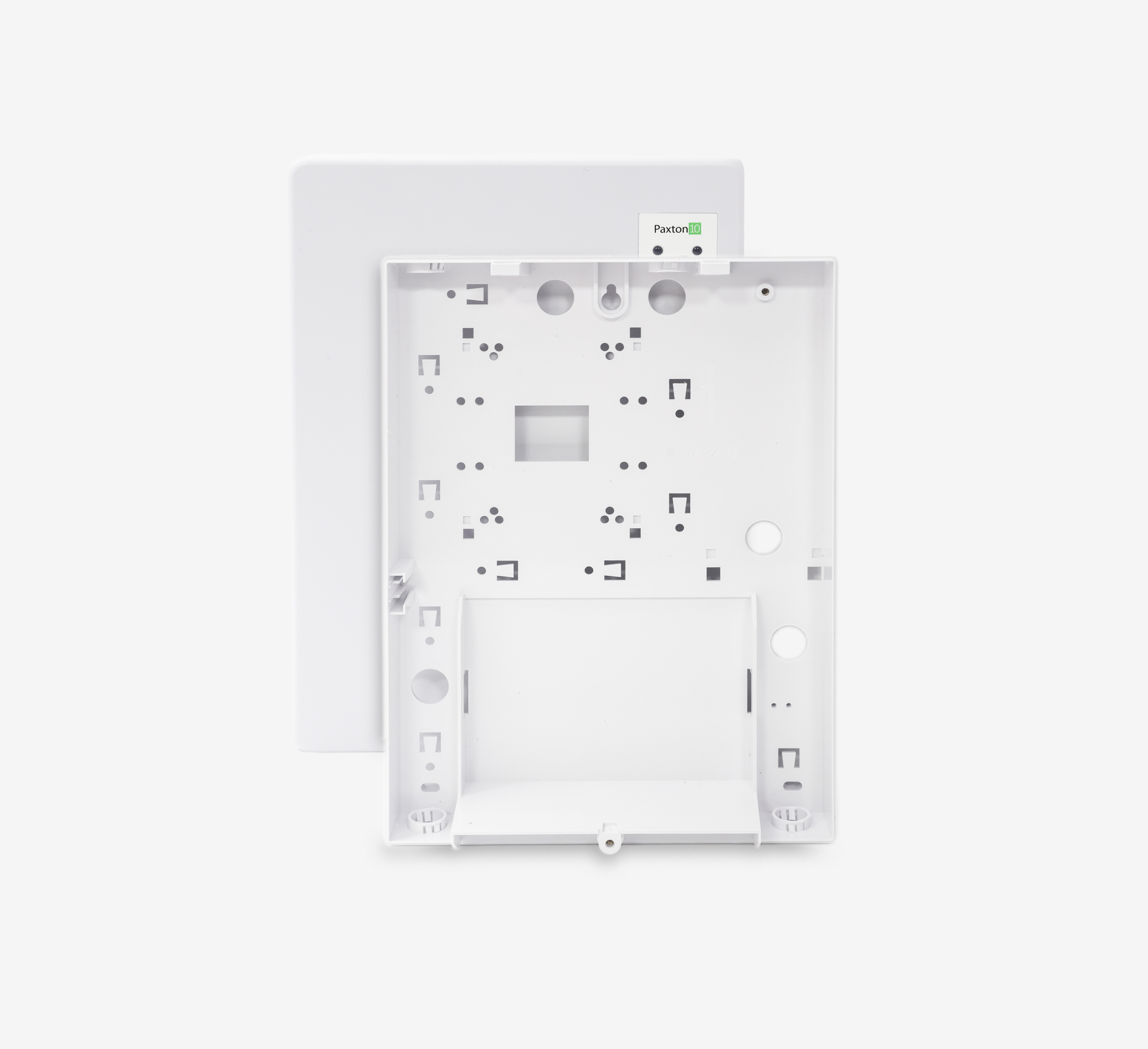

Installatie – De I/O connector wordt altijd als losse print geleverd. Plaats de I/O Connector in een geschikte behuizing. U kunt hiervoor een losse Paxton behuizing gebruiken, of u kiest een eigen geschikte behuizing. De I/O connectors zijn stapelbaar waardoor u twee I/O connectors in één behuizing kunt installeren.

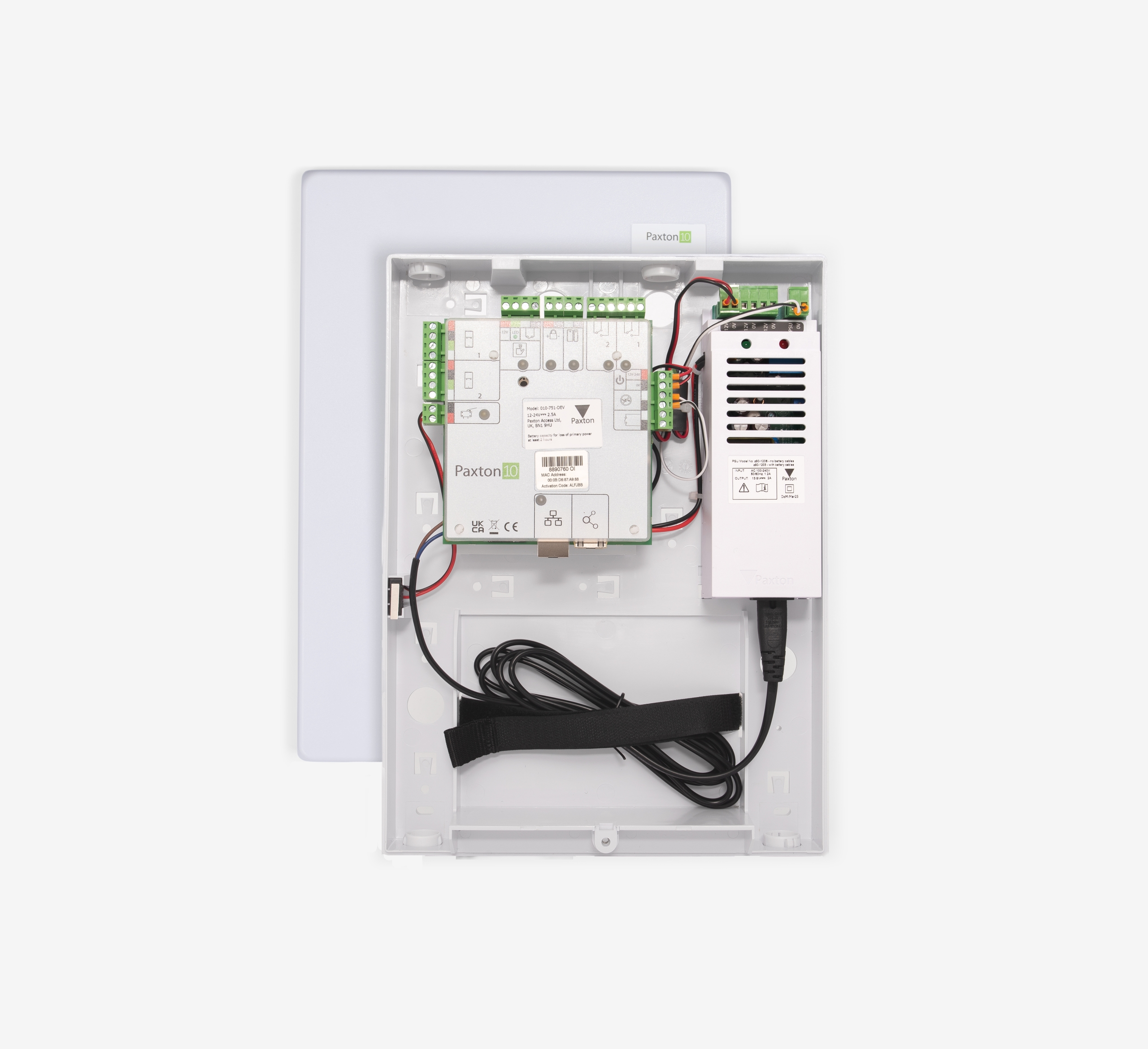

De connector wordt rechtstreeks aangesloten op de connector poort van een Paxton10 Deurcontroller. De communicatie tussen de controller en connector gebeurt over RS485 voorzien van een encryptie. Connectors worden gevoed en communiceren rechtstreeks vanuit een Paxton10 Deurcontroller, er is dus geen externe voeding nodig. Als de Paxton10 deurcontroller gebruikt maakt van een 12v voeding is het mogelijk om twee I/O Connectors in serie op een deurcontroller aan te sluiten.
Let op:  Wanneer de Paxton10 deurcontroller met PoE+ splitter gebruikt wordt is het enkel mogelijk om één I/O connector aan te sluiten.

Bekabeling – De maximale kabel afstand tussen de controller en I/O connector is 100 meter. Er dient Cat5 kabel voorzien van een RJ45 connector gebruikt te worden om de I/O connector aan te sluiten.
