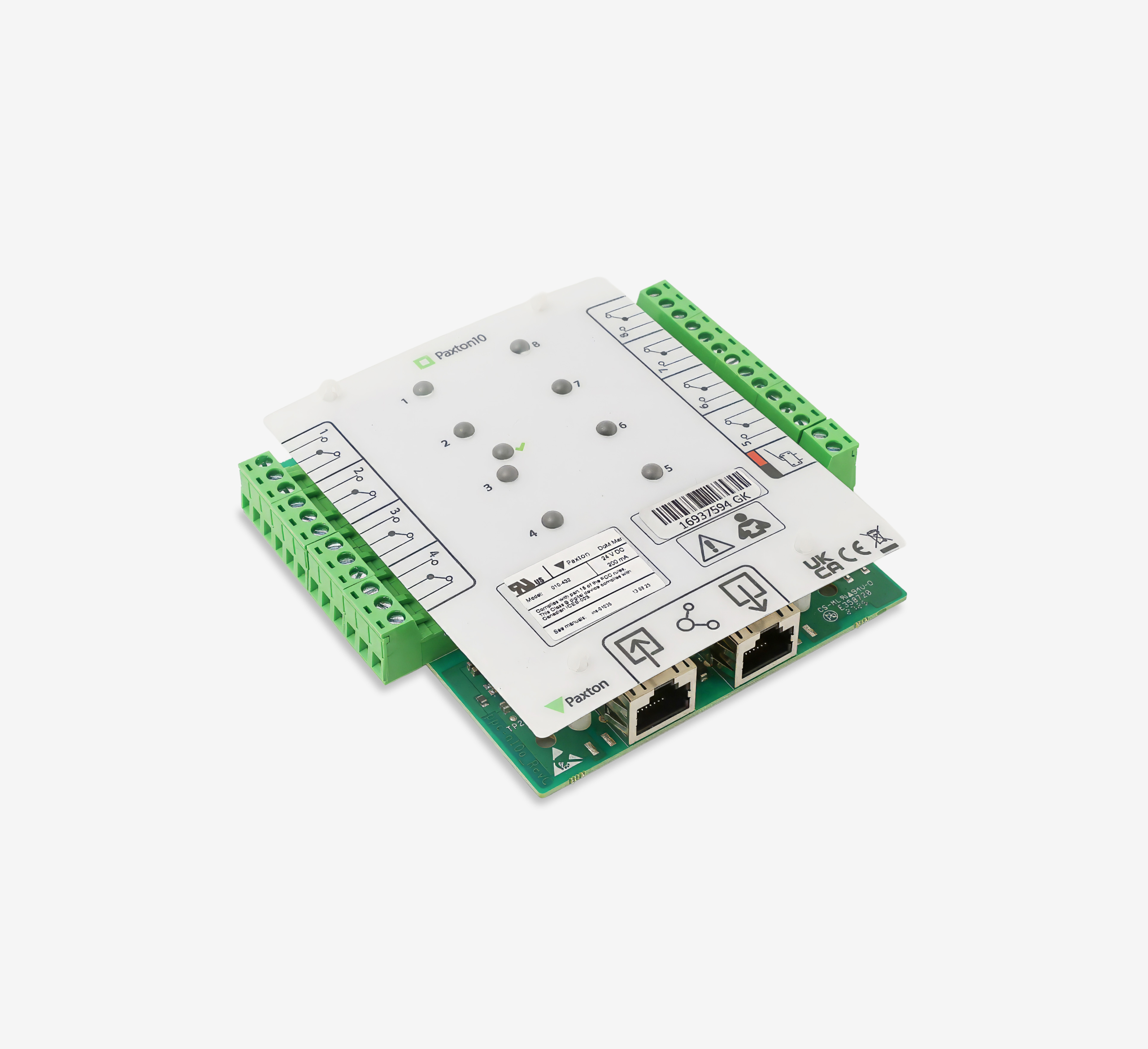

Paxton10 – Output Connector, PCB

Informatie – De Paxton10 Output Connector is een compacte uitbreidingsmodule ontworpen om externe apparatuur en gebouwsystemen aan te sturen binnen het Paxton10‑systeem. Deze module beschikt over 8 krachtige potentiaalvrije relaisuitgangen, waarmee u eenvoudig apparaten of systemen kunt schakelen. De I/O connector is verkrijgbaar in 3 uitvoeringen, als I/O connector, Input connector (met 16 ingangen) en een Output connector (met 8 uitgangen). Deze worden altijd als losse print geleverd.

De Paxton10 Output Connector is uitermate geschikt voor liftsturingen. Met één Output Connector kunnen 8 verdiepingen worden aangestuurd via de acht potentiaalvrije relaisuitgangen.
Een liftintegratie wordt vaak toegepast in combinatie met een kaartlezer in de liftcabine. Wanneer een gebruiker zijn kaart, tag of smartphone aanbiedt bij een kaartlezer, bepaalt Paxton10 automatisch welke verdiepingen voor deze gebruiker worden vrijgegeven. Alleen de knoppen van toegestane verdiepingen worden geactiveerd; de overige blijven geblokkeerd.

Dankzij Paxton10 Triggers & Acties kan het systeem automatisch reageren op gebeurtenissen. Denk hierbij aan:

• Verlichting inschakelen zodra de eerste gebruiker binnenkomt;
• HVAC of ventilatie uitschakelen buiten kantooruren;
• Een alarmkoppeling activeren via een relaisuitgang.

Installatie – De Output connector wordt altijd als losse print geleverd. Plaats de Output Connector in een geschikte behuizing. U kunt hiervoor een losse Paxton behuizing gebruiken, of u kiest een eigen geschikte behuizing. De Output connectors zijn stapelbaar waardoor u twee Output connectors in één behuizing kunt installeren.

De connector wordt rechtstreeks aangesloten op de connector poort van een Paxton10 Deurcontroller. De communicatie tussen de controller en connector gebeurt over RS485 voorzien van een encryptie. Connectors worden gevoed en communiceren rechtstreeks vanuit een Paxton10 Deurcontroller, er is dus geen externe voeding nodig. Als de Paxton10 deurcontroller gebruikt maakt van een 12v voeding is het mogelijk om twee Output Connectors in serie op een deurcontroller aan te sluiten.
Let op:  Wanneer de Paxton10 deurcontroller met PoE+ splitter gebruikt wordt is het enkel mogelijk om één Output connector aan te sluiten.

Bekabeling – De maximale kabel afstand tussen de controller en Output connector is 100 meter. Er dient Cat5 kabel voorzien van een RJ45 connector gebruikt te worden om de Output connector aan te sluiten.
